做RTK測量時，我們在手簿上會看到截止高度角，心里可能會想高度截止角的意思是什么？是要根據什么原因，來選擇高度截止角的度數？

截止高度角不是一直保持不變，我們要根據環境來調整RTK的截止高度角。今天小編就來會大家詳解截止高度角的含義與調整方法。

要了解截止高度角的定義我們需要先了解高度角的定義。高度角，即從一點至觀測目標的方向線與水平面間的夾角。如圖h即是高度角，z為天頂角，天頂角即入射光線與當?shù)靥祉敺较虻膴A角，這個天頂角不用管，可以了解一下。

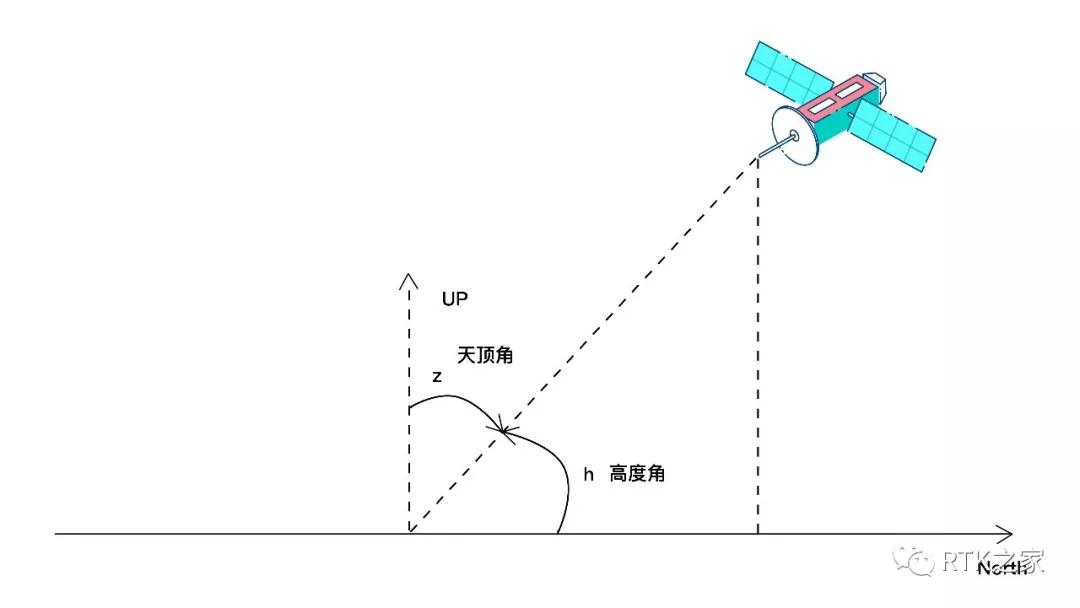

高度角示意圖

何為截止高度角？百度百科上解釋是為了屏蔽遮擋物（如建筑物、樹木等）及多路徑效應的影響所設定的蔽遮高度角。

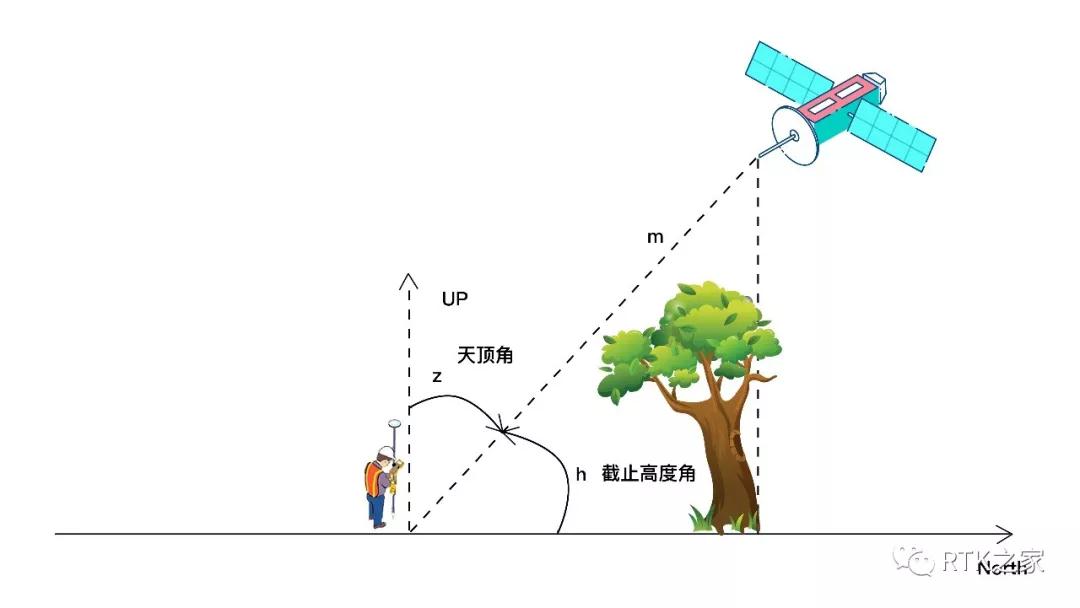

截止高度角示意圖

這么說大家容易理解一點，截止高度角其實就是高度角，可以把m當做截止線，因為衛星發射出來的信號被樹擋住了，我們需要設定一個角度來屏蔽這個信號，就設h為截止高度角，屏蔽這個角度內的所有衛星信號。

截止高度角只是我們在GPS測量里的一種叫法，其實意思和高度角差不多。

例如當截止高度角設定為5°，那么高度角低于5°的衛星不參與解算。為什么要屏蔽這些信號呢，后面為大家解釋。

看到這個問題，首先大家要明白一個道理，截止高度角是影響取得固定解的因素之一，儀器可用衛星數據少會無法固定解大家都知道，但是儀器接收衛星數也不是越多越好，有時候我們需要屏蔽一些低角度衛星信號來提高解算精度。

低角度的衛星信號干擾都會比較大（樹木的遮擋等干擾），所以一般要求在進行RTK測量的時候需要調整截止高度角到合適角度，盡量不要使用低角度的衛星。這就是前面所說的為什么要屏蔽掉這些信號的原因。

簡單來說，就是當這些低角度衛星干擾你測量時，會無法取得固定解，常見的問題就是RTK一直處于浮點解狀態。而當你調整截止高度角，屏蔽那些干擾的低角度衛星，就能提高取得固定解的概率。

這也僅僅只是提高概率，并不能保證調整截止高度角就一定能取得固定解，因為影響固定解的因素有很多。

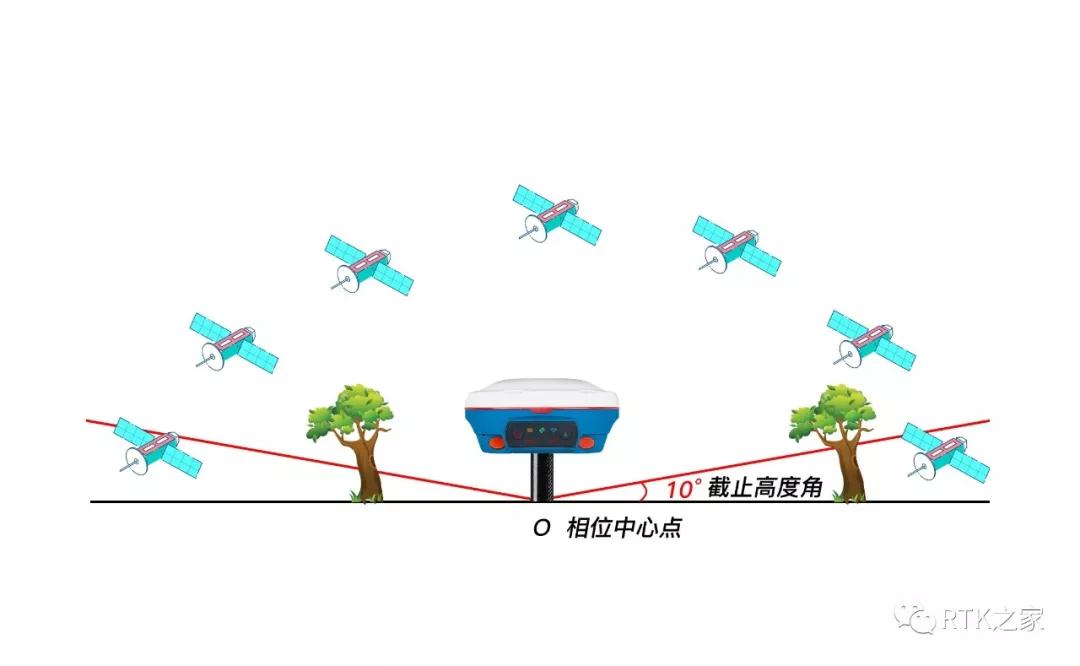

如圖所示，左右兩邊較下面兩顆衛星信號被樹木遮擋干擾了，RTK也能接收到這些信號，但是正是因為接收這些被干擾的衛星信號，RTK可能會一直處于浮點解狀態。

這個時候我們就需要調整截止高度角，假如截止高度角為10°時，就剛好屏蔽了左右兩顆低角度衛星信號，那么就有可能取得固定解。

首先觀察周圍環境是否開闊，環境越開闊，高度角可以調得越低（5°就可以了），讓衛星接收更多；環境越差，周圍障礙比較多，可以適當?shù)奶岣吒叨冉恰?/span>

舉個例子來說，之前小編幫一個用戶處理問題時發現的，該用戶用的三星RTK儀器，卻只能收到幾顆衛星，RTK一直不能固定解。排除了環境因素和硬件自身問題，較后檢查移動站設置參數，發現用戶設置的截止高度角為23°，把很多衛星信號都給屏蔽了，較后調低了一些，就能正常取得固定解了。

雖然說正常情況下截止高度角對RTK精度影響很小，但是建議大家在遇到不能固定解時，可以嘗試這種方法。
