一、西安全站儀設站

1、全站儀安置在一個控制點（測站點）上，整平對中，另一個控制點（后視點）立棱鏡；西安水準儀

2、按MENU（菜單）鍵，按F1（數據采集），輸入測站點的坐標和儀器高，點擊下一步；

3、輸入后視點坐標。

4、儀器瞄準棱鏡，點擊測量。測量有三種選擇：測角度、距離、坐標。如果選擇的是測坐標，通過將測量出的坐標和后視點的坐標比較，可以判斷有沒有誤差或錯誤。

比較后，差距不大的話定向完成。差別如果大，要檢查點坐標、點位等，再重復2、3 、4步驟。

二、測圖

1、立鏡員在地形地物特征點立棱鏡，一定要把當前棱鏡高通過對講機告訴儀器操作員；

2、儀器操作員輸入棱鏡高，照準棱鏡，點擊測量，保存坐標。

3、繪圖員或者立鏡員繪制草圖（或者儀器操作員根據地形地物編制點代碼或者改點號），明確地形地物特征點間的關系。

3、測圖完成后，導出數據，用cass作圖。

三：注意事項

1、注意實際棱鏡高和輸入的棱鏡高一致；

2、儀器斷電需要重新定向；

3、對于看不到的點設置轉站最多兩站。

放樣方法：

根據已知的兩個坐標點給全站儀定向，然后輸入要放的點的坐標，

全站儀會顯示角度和距離，你轉動全站儀，使顯示角度接近零，

然后拿著棱鏡沿鏡頭指向走顯示的距離，用全站儀瞄鏡子，點測量，

看顯示的角度和距離誤差，不斷調整。距離誤差1-2mm，角度差+-（1-2）秒。

全站儀放線的原理：

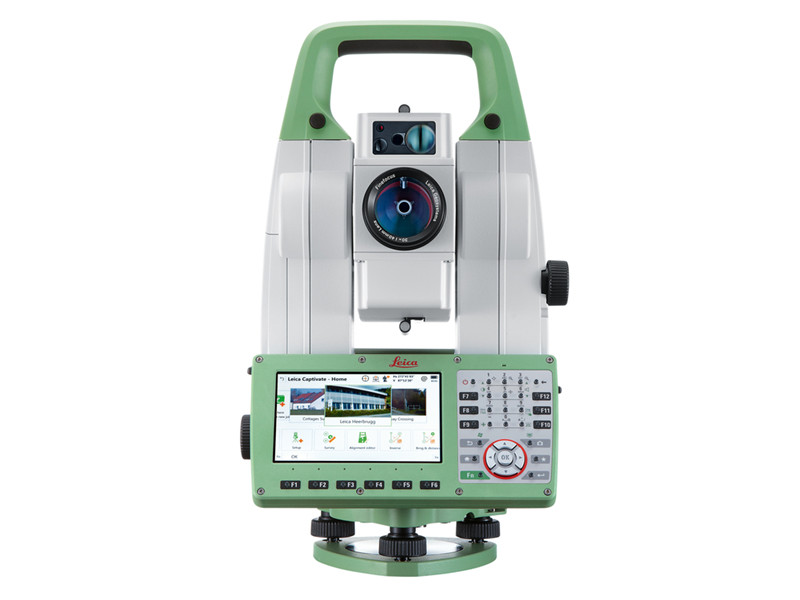

全站儀是一種集光、機、電為一體的新型測角儀器，與光學經緯儀比較電子經緯儀將光學度盤換為光電掃描度盤，將人工光學測微讀數代之以自動記錄和顯示讀數，使測角操作簡單化，且可避免讀數誤差的產生。電子經緯儀的自動記錄、儲存、計算功能，以及數據通訊功能，進一步提高了測量作業的自動化程度。

全站儀與光學經緯儀區別在于度盤讀數及顯示系統，電子經緯儀的水平度盤和豎直度盤及其讀數裝置是分別采用兩個相同的光柵度盤(或編碼盤)和讀數傳感器進行角度測量的。 根據測角精度可分為0。5〃，1〃，2〃，3〃，5〃，10〃等幾個等級。
