RTK測量儀器(1+1)電臺模式下如何延長作業距離

小編今天帶來干貨：

電臺傳播分三個過程：基準站電臺發射信號→電臺信號傳播→移動站接收信號，由此我們可以看出延長電臺作業距離只能在信號發射、信號傳播、信號接收這三個過程中做文章。此篇文章主要從以下三個方面來談，RTK在（1+1）電臺模式下如何延長作業距離。

信號發射

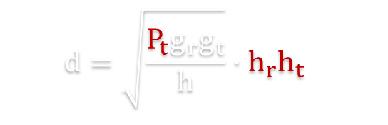

1首先來看電臺傳播距離的公式

ht：發射天線端天線高度
hr：接收天線端天線高度
Pt：發射功率
從傳播規律來看，發射功率和天線高是電臺作業距離的主要影響因素。我們再分別來看兩者對作業距離的影響。

電臺功率對作業距離的影響

高度不變的情況下，功率與作業距離的線性關系如上圖所示。

高度對作業距離的影響

功率不變時，天線高度與電臺作業距離的線性關系呈正相關。
小結
我們可以得出：電臺功率大于10W后，功率增加對發射距離的延長趨近平緩，而天線高度增加卻大大地提升作業距離，在復雜環境作業時，將天線高度提高5米，提升范圍的效果大于將功率提高1倍。
信號傳播

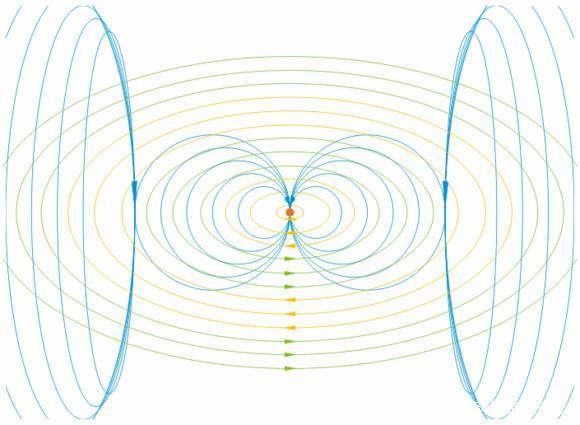

2傳播特性

電磁波的傳播方式屬于以大天線為發射源，信號攀爬式向四周擴散傳播。基于此特性，如果作業距離有要求的情況：
①基準站和大天線應保持3米以上的距離，確保電磁波不會受到近距離遮擋干擾。
②如果基準架設旁邊有高物遮擋，應盡量遠離高物，使電磁波更易攀爬。
信號傳播
由于地形和環境的影響，天線接收到的電磁波是直射波、反射波及散射波的疊加，其結果決定了接收點處的場強幅度和相位，并直接影響天線的應用效果。因此，選擇天線架設位置應注意以下幾個方面：
①天線的發射或接收方向應避開障礙物（樓房、鐵塔、橋梁等）
②天線架設地點應盡量遠離干擾源（高壓線、航線、鐵塔、公路等）
③天線應盡量架設在附近的制高點
小結
電磁波的傳播特性決定了基準站的天線盡量架設于制高點并且遠離干擾源，發射和接收方向應盡量避開障礙物。
信號接收3移動站接收電臺信號的兩個較重要的指標是靈敏度與串?dāng)_，詳細來看兩者。
靈敏度
①天線向上一定會比天線向下的RTK主機靈敏度高。
②電臺小天線為全向環繞接收，在使用過程中需注意保護螺口部位，防止松動影響接收靈敏度，致使接收能力減弱。
③電臺接收天線對于信號接收是幾何級的影響，一定得注意接好電臺接收天線。
串?dāng)_
相同或相近的頻率會發生串?dāng)_，如同對講機會串頻是同樣的道理，在發生串?dāng)_后更換基站和移動站的頻道即可解決。
在硬件不作任何改變的情況下，可以通過以下工作來延長作業距離：
①升高基站和移動站的天線；
②做好測量前的準備工作，檢查電瓶電量是否充足，充足的電量是作業距離的保障；
③提前查看作業區域的影像圖來尋找制高點架設基站；
④天線架設地點應盡量遠離干擾源（高壓線、航線、鐵塔、公路等）；

⑤天線的發射或接收方向應避開障礙物（樓房、鐵塔、橋梁等）。

看完你會了嗎？
