一、GPS-RTK精度分析

現行GPS-RTK的描述精度為：建筑平面±10mm+1ppm（水平）,建筑高程±20mm+1ppm（垂直），按照規范作業主要技術參數為：作業半徑不大于5公里，健康衛星數≥5；PDOP<6；衛星截止高度角≥15°；有效觀測時段長度≥15min；數據采樣率10秒。

通過上述RTK點位精度優于2cm

二、GPS-RTK作業方法

1.收集測區控制點資料

進行作業前，首先收集建筑測區的控制點資料，包括坐標成果資料，等級、中央子午線，采用坐標系以及點之記

2.求定測區轉換參數

RTK測量在WGS-84坐標系下進行，在進行RTK控制測量前，利用高等級控制點，作為RTK控制測量的聯測點，求定測區的坐標轉換參數。

在3~6個高等級的控制點上架設流動站，這3~6個高等級的控制點分別具有WGS-84地心坐標和北京54坐標，按一步法或經典法進行坐標轉換。

為了保證轉換參數的可靠性和精度，對實際測量進程中要注意問題及處理方法總結一下幾點：

① 流動站架設高等級控制點盡量均勻的分布在整個測區范圍，且這些高等級控制點應精度可靠，點位保存完好；

② 為了檢驗轉換參數的精度和可靠性，選用另外幾個點不參與計算，起校驗作用；

③ 求解坐標轉換參數時，采取多種點的匹配方案，用不同方法計算，比較后，選取殘差較小、精度較高的一組參數。

3.參考站的架設

參考站的選擇對于整個RTK城市導線測量過程來說都十分的重要。根據實際測量作業經驗發現在選擇參考站時應著重注意一下幾點：

① 參考站架設在具有坐標的高等級控制點上；

② 參考站要選取在地勢高，交通便利，視野開闊，遠離大功率無線電發射源（如微波塔，變電所等距離不小于400m），遠離高壓輸電線（距離不小于200m），周圍無障礙物和大面積水面，有利于衛星信號接收和數據傳輸?shù)奈恢茫?

③ 為減弱多路徑效應的影響，參考站周圍不應有對電磁波反射（或吸收）強烈的物體。

4.數據處理

采用同樣方法對所布設的控制點,依次進行測量，一級導線點觀測四個測回，二級導線點觀測三個測回，圖根點觀測兩個測回，每個測回采集10個以上觀測值，各測回之間間隔一分鐘，測回間的平面坐標分量較差不超過2cm，垂直坐標分量較差不超過3cm時，取測量結果的平均值作為各點的較終平面測量成果。

三、全站儀檢查對比

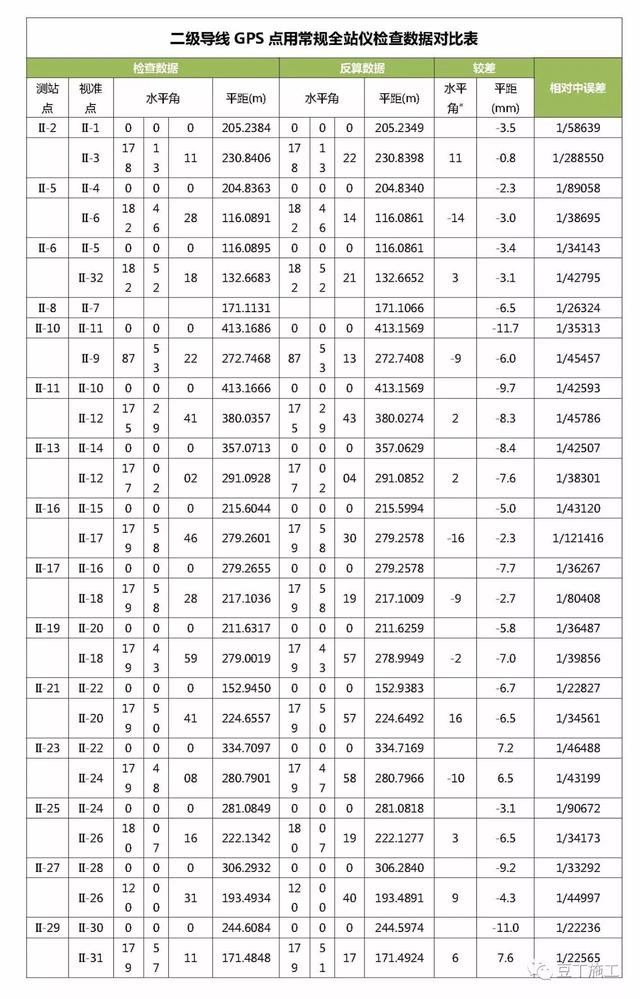

為了檢查精度，采用常規建筑測量方法對所有二級GPS點進行邊長、角度檢核。本次檢查使用經檢驗合格的南方S86雙頻GPS接收機兩臺（標稱精度：平面±1cm+1ppm,高程±2cm+1ppm），索佳SET210K型全站儀（其標稱精度分別為2”和2mm+2ppm）。使用全站儀在二級GPS控制點設站,實測各點夾角及邊長，角度檢測值與反算值較差，規范規定限差為±20″，其相對中誤差，規范限差為1/6000，精度滿足規范要求，具體詳見下表：

綜上所述和實踐證明：基于GPS-RTK技術的導線測量能夠達到并優于常規導線測量的測量精度要求，可以代替導線測量，而且還具有以下優點：

1.布點方便，測點間只需一個方向通視

2.點位坐標可以現場提供，作業效率高

3.點位精度均與，而且相互不傳遞

4.觀測不受天氣條件限制，可以晚上作業

5.比常規導線實時性強，且精度高

結合本項目，二級GPS控制點基本上保證至少有3個以上或者2對以上相互通視的點位，每個點位之間200米左右，每一組控制點相距不超過600米，極個別困難地方也不超過700米，在每組控制點旁進行管線點測量，可直接架設在二級GPS點進行測量，視距在100米以內，根據《城市測量規范》(CJJ/T8-2011)6.3.6中在兩組控制點之間采用附合布設圖根導線和支導線，但不應多于4條邊，單程觀測一測回，可以兩組控制點對向支導線，這樣也可滿足視距不超100米，也可滿足管線點測量精度要求。

四、規范依據

1. 《城市測量規范》(CJJ/T8-2011)中4.3中有詳細描述

2. 《衛星定位城市測量技術規范》（CJJ/T 73-2010）中第6章城市GNSS RTK測量
