西安華測測量儀器的小編今天帶您了解一下經緯儀的角度測量原理及讀數方法，

經緯儀是一種根據測角原理設計的測量水平角和豎直角的測量儀器，分為光學經緯儀和電子經緯儀兩種，目前較常用的是電子經緯儀，它是望遠鏡的機械部分，使望遠鏡能指向不同方向，經緯儀具有兩條互相垂直的轉軸，以調校望遠鏡的方位角及水平高度，同樣經緯儀也是一種測角儀器，它配備望遠鏡、水平度盤和讀數的指標、豎直度盤和讀數的指標。

經緯儀的構造:
1、基座部分
用于支撐基照準部，上有三個腳螺旋，其作用是整平儀器；
2、照準部
照準部是經緯儀的主要部件，照準部部分的部件有水準管、光學對點器、支架、橫軸、豎直度盤、望遠鏡、度盤讀數系統等；
3、度盤部分
DJ6光學經緯儀度盤有水平度盤和垂直度盤，均由光學玻璃制成。水平度盤沿著全圓從0°～360°順時針刻畫，較小格值一般為1°或30′。
經緯儀的角度測量原理:

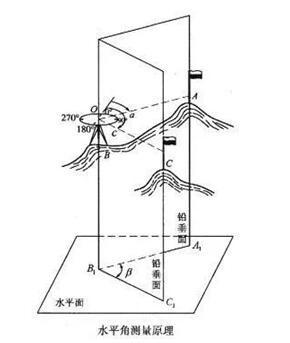

一、水平角的測量原理

水平角是指過空間兩條相交方向線所作的鉛垂面間所夾的二面角，角值為?0°～360°，空間兩直線OA和OB相交于點O，將點A，O，B沿鉛垂方向投影到水平面上，得相應的投影點A′，O′，B′，水平線O′A′和O′B′的夾角β就是過兩方向線所作的鉛垂面間的夾角，即水平角。
水平角的大小與地面點的高程無關。測量角度的儀器在測量水平角時必須具備兩個基本條件：
1、能給出一個水平放置的，且其中心能方便地與方向線交點置于同一鉛垂線上的刻度園盤——水平度盤；
2、要有一個能瞄準遠方目標的望遠鏡，且要能在水平面和豎直面內作全圓旋轉，以便通過望遠鏡瞄準高低不同的目標A和B，圖中水平角β為A和B兩個方向讀數之差：β=b-a。

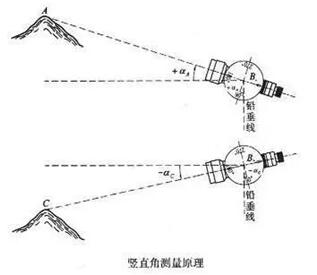

二、用經緯儀測量垂直角的測量原理

1、垂直角是指在同一鉛垂面內，某目標方向的視線與水平線間的夾角α，也稱豎直角或高度角；垂直角的角值為0°～±90°；
2、視線與鉛垂線的夾角稱為天頂距，天頂距z的角值范圍為0°～180°；
3、當視線在水平線以上時垂直角稱為仰角，角值為正；視線在水平線以下時為俯角，角值為負，如圖所示。
由此可知測角儀器經緯儀還必須裝有一個能鉛垂放置的度盤——垂直度盤，或稱豎盤。
經緯儀度盤讀數方法:
光學經緯儀的讀數系統包括水平和垂直度盤、測微裝置、讀數顯微鏡等幾個部分。水平度盤和垂直度盤上的度盤刻劃的較小格值一般為1°或30′，在讀取不足一個格值的角值時，必須借助測微裝置，DJ6級光學經緯儀的讀數測微器裝置有測微尺和平行玻璃測微器兩種。
（1）測微尺讀數裝置
目前新產DJ6級光學經緯儀均采用這種裝置，在讀數顯微鏡的視場中設置一個帶分劃尺的分劃板，度盤上的分劃線經顯微鏡放大后成像于該分劃板上，度盤較小格值（60′)的成像寬度正好等于分劃板上分劃尺1°分劃間的長度，分劃尺分60個小格，注記方向與度盤的相反，用這60個小格去量測度盤上不足一格的格值。量度時以零零分劃線為指標線；
（2）單平行玻璃板測微器讀數裝置
單平行玻璃板測微器的主要部件有：單平行板玻璃、扇形分劃尺和測微輪等。這種儀器度盤格值為30′，扇形分劃尺上有90個小格，格值為30′/90=20″。測角時，當目標瞄準后轉動測微輪，用雙指標線夾住度盤分劃線影像后讀數。整度數根據被夾住的度盤分劃線讀出，不足整度數部分從測微分劃尺讀出；
（3）讀數顯微鏡
光學經緯儀讀數顯微鏡的作用是將讀數成像放大，便于將度盤讀數讀出。
