中海達RTK基準站架設教程

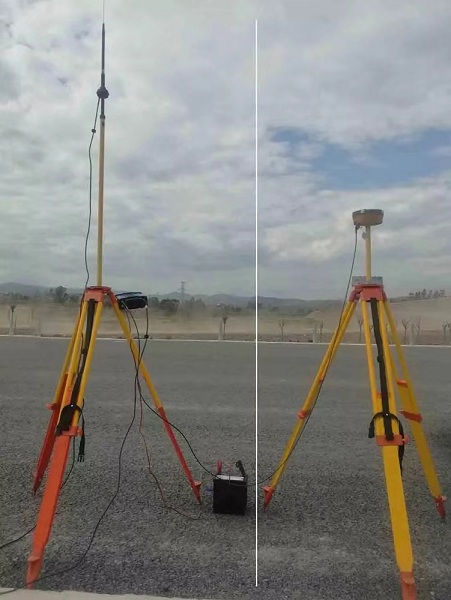

1、架設基準站
右邊為基準站，用鋁片固定在腳架上，接收衛星信號，
左邊為30W電臺，接收基站信號，轉為電磁波信號發射出去，給移動站接收
平原地區，信號覆蓋范圍，大約10km，移動站在范圍內能收到信號，

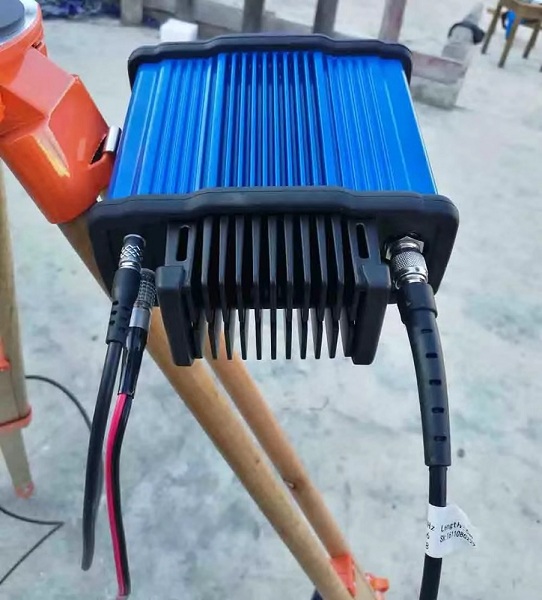

電臺后端，有三個接口。小五芯接收基站信號，天線接口發射信號，大二芯給電臺供電！

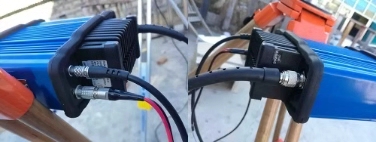

左邊兩個根線，紅點對紅點直接插進去，拔出來的時候捏住金屬帽拔出，不可硬來！
一根使用DG-3接主機，接收信號，注意DG-3兩頭一樣，不區分。
一根使用PW-4接電瓶，給電臺供電
DG-3線另外一口接主機，V90扒開com橡膠蓋下，有com口，也是紅點對紅點，插進去。
電臺右邊接口為，信號放大輸出口，天線連接座旋轉接上。

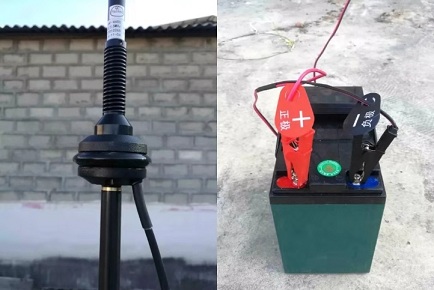

發射天線連接座，上口接天線，下口接2m延長桿，發射天線連接如圖所示
PW-4 電源線接電瓶 紅色接正極、黑色接負極，不可接反！
基準站接線接完后，按電臺上ON\OFF鍵開機。按移動站開機鍵開機。
常見問題：
1.基準站主機內可以不裝電池！
2.移動站切記要裝小天線！
